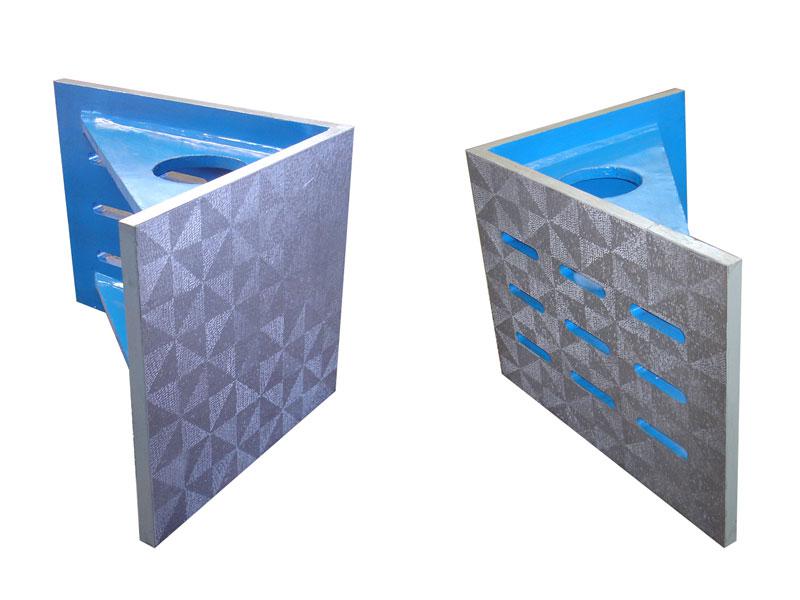

Aufspannwinkel aus Gusseisen
Anwendung:Aufspannwinkel aus Gusseisen wird für die Inspektion von Teilen sowie die Spannen in der mechanischen Bearbeitung verwendet. Darüber hinaus wird sie angewendet, um die Vertikalität des Werkstücks zu überprüfen.
Vorsichtsmaßnahmen- Diese Metall-Aufspannwinkel wird nicht empfohlen, in der feuchten, korrosiven Umgebung, und auch bei zu niedriger oder hoher Umgebungstemperatur gesetzt.
- Vor der Verwendung sollten Sie zunächst das Produkt installieren und Fehler beseitigen. Dann wischen Sie seine Arbeitsfläche ab. Die Aufspannwinkel aus Gusseisen kann erst benutzt werden, bis Sie sicherstellen, dass sie kein Problem hat.
| Typ (mm) | Rechtwinkligkeit zwischen angrenzender Messebenen | Ebenheit und Geradheit von Messebene | Ebenheit und Geradheit von Bezugsebene | ||||||
| Präzisionsgrad(μm) | |||||||||
| 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 | |
| 200 × 200 | 8 | 16 | 30 | 4 | 8 | 16 | 6 | 12 | 24 |
| 300 × 200 | 10 | 20 | 40 | 5 | 10 | 20 | 8 | 16 | 30 |
| 300 × 300 | 10 | 20 | 40 | 5 | 10 | 20 | 8 | 16 | 30 |
| 400 × 300 | 12 | 24 | 45 | 6 | 12 | 24 | 10 | 20 | 40 |
| 400 × 400 | 12 | 24 | 45 | 6 | 12 | 24 | 10 | 20 | 40 |
| 500 × 400 | 28 | 50 | 14 | 28 | 24 | 48 | |||
| 500 × 500 | 28 | 50 | 14 | 28 | 24 | 48 | |||
| 800 × 600 | 35 | 60 | 18 | 35 | 28 | 55 | |||
Bemerkung: Produkt von Sonderdimension kann angepasst werden.
