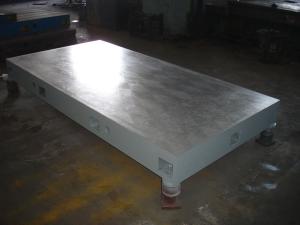

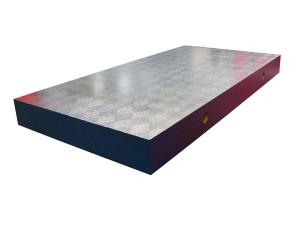

Prüfplatte aus Gusseisen

Die Prüfplakette aus Gusseisen dient als Bemessungsgrundlage, die zur Überprüfung der geometrischen Toleranz der Maschinenteile wie Ebenheit, Geradheit usw. Darüber hinaus kann es bei Anreißen, abrasiver Bearbeitung, Installation von Anlagen usw verwendet werden. Dieses Eisen-Prüfplatte ist als Plattentyp oder Kastentyp erhältlich. Seine Präzision umfasst Grad 0, Grad1, Grad2 und Grad3.

Wenn die Prüfplatte aus Gusseisen abgeschliffen ist, kann es wieder tuschiert werden, damit die Genauigkeit wiederhergestellet wird. Darüber hinaus können Sie die Ebenheit durch Färbungsmethode prüfen, die präzise, direkt und bequem ist.

Größe
Wir können Präzisions-Platte von der Größe 100 x 100 mm bis 4000 mm × 10, 000 mm produzieren. Für Großprodukte können wir Spleißmethode verwenden. In unserer Fabrik können wir auch Produkte mit Spezialgröße nach Ihren Zeichnungen oder durch Diskussion von beiden Parteien.

Bemerkung
Die Qualität von Gusseisen und Wärmebehandlung hat einen großen Einfluss auf die Leistung der Richtplatte. Die Arbeitsplatte wird sich aufgrund der größeren verbleibenden Innerspannung verformen. Wenn das Produkt nicht abriebfest ist, kann es die Präzision nach einer Zeit von Verwendung nicht garantieren. Darüber hinaus kann es die minimale Rauheit nicht erhalten, wenn das Tuschieren schwierig ist.

Wegen der vorgenannten Gründen wählen wir das geeignete Gusseisen. Wir verwenden die Alterungs-Behandlung, um die Restspannung der Präzision-Basisplatte aus Gusseisen zu beseitigen.

Prüfmethode
Prüfstandard: Färbungsmethode zur Prüfung
1. Grad0 und Grad1: Wenn jede Seite innerhalb von 25mm2 ist, gibt es mindestens 25 Punkte.
2. Grad2: Wenn jede Seite innerhalb von 25mm2 ist, gibt es mindestens 20 Punkte.
3. Grad3: Wenn jede Seite innerhalb von 25mm2 ist, gibt es mindestens 12 Punkte.

Parameter
Dimension (mm) Präzisionsgrad (μm)
0 1 2 3
100 × 100 4 8 16
200 × 100 5 10 20
200 × 200 5 10 20
300 × 200 6 12 24
300 × 300 6 12 24
400 × 300 6 12 24
400 × 400 6 12 24
500 × 400 6 12 24
600 × 400 7 14 28
600 × 500 7 14 28
800 × 400 8 16 32 80
800 × 600 8 16 32 80
900 × 600 8 16 32 80
1000 × 750 18 36 90
1000 × 1000 20 39 96
1200 × 1000 20 39 96
1500 × 1000 24 48 120
2000 × 1000 26 52 129
2000 × 1500 56 140
2000 × 2000 60 152 230
3000 × 1000 168 248
3000 × 1500 174 254
3000 × 2000 184 275
4000 × 2000 219 310
4000 × 3000 240 360
6000 × 3000 308 460
