Sinus-Winkelmesser

Der Sinus-Winkelmesser wird zur genauen Messung von Winkel, Kegel und konische Bohrung verwendet. Das Präzisions-Messwerkzeug kann verwendet werden, um den Rohteil des Winkelmessgeräts zu installieren, so dass der Rohteil mit der Schleifmaschine weiterverarbeitet werden kann.

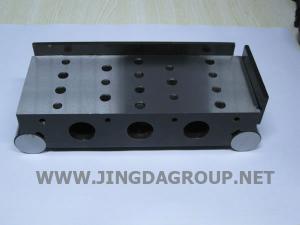

Dieser Sinus-Winkelmesser besteht vor allem aus einen Stahlquader und zwei zylindrische Anschlagwinkeln. In der Regel ist die Entfernung L zwischen den zwei zylindrischen Achsen beträgt 100mm oder 200mm. Die folgende Abbildung zeigt, wie die Sinus-Winkelmesser das Kegelmessgerät misst. In der rechten Dreiecke stellt Sinα＝H/L. H steht für die Größe des Messblocks. Die getestete Winkel gilt als die nominale Winkel. Sie können den getesteten Winkelfehler nach der Differenz zwischen der Lesungen von zwei Messuhren erhalten. Unsere industrielle Sinus-Winkelmesser eignet sich für die Messung von Winkel von weniger als 45°. Wenn es die Winkel von weniger als 30 ° testet, bietet es die Messgenauigkeit von 3" bis 5".
