V-Block aus Gusseisen

Home » Produkte » V-Block » V-Block aus Gusseisen

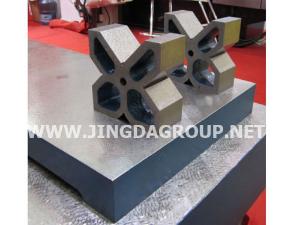

Diese Art von Genauigkeits-V-Block verwendet HT200-300 Gusseisen mit hoher Festigkeit. Abgesehen von der Inspektion, Überarbeitung und Anreißung von Achsen oder Präzisions-Wellenteiln, eignet es sich auch für die Inspektion von Vertikalität und Parallelität des Werkstückes. Darüber hinaus kann unser V-Block aus Gusseisen zum Spannen in der mechanischen Bearbeitung genutzt werden.

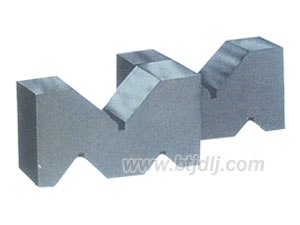

Bemerkung: diese V-Block-Sets werden paarweise geliefert.

Wir bieten Ihnen zwei Arten von Spezifikationen wie unten:

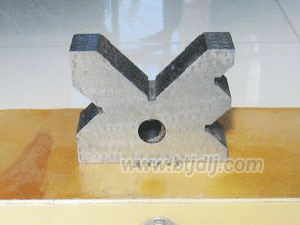

Diese Art von V-Block hat das Hohlen-Design, die die Gewichtsreduktion ermöglicht. Daher wird es für die Kontrolle und Überarbeitung bequem verwendet.

Parameter

Größe(mm)	Ebenheit von Arbeitsebene			Parallelität zwischen V-Nuten und Grundfläche			Parallelität zwischen V-Nuten und Seitenebene			Symmetriegrad zwischen V-Nuten und zwei Seitenebenen			Vertikalität zwischen V-Nuten und Planfläche
	Precision Grade(μm)
	0	1	2	0	1	2	0	1	2	0	1	2	0	1	2
100×100×80		3	5		15	25		15	25		30	50
150×150×80		4.5	6.5		15	25		15	25		30	50
200×200×90		5	8		20	30		20	30		40	60
300×300×120		10	12		30	40

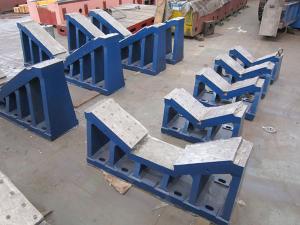

Außerdem können wir die folgenden zwei Type von V-Block nach Ihre Zeichnung angepasst.

Verbundene Namen
V-Block zum Verkauf | Inspektionsteile | Präzisions-Kalibrierteile
