V-Block aus Magnet

Home » Produkte » V-Block » V-Block aus Magnet

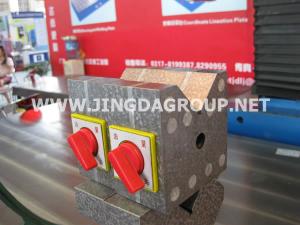

Der V-Block aus Magnet ist bequem zu verwenden. Beide V-Nut-Teile und Unterteil sind magnetisch. Es ist eine Art von Industriellem V-Block, der vor allem für die Inspektion in der Verarbeitungsprozess für zylindrischen Produkte verwendet. Es kann die Vertikalität und Konzentrizität korrigieren. Dieser Inspektions-Block ist erhältlich in Größen 60 × 60 × 60 mm, 100 × 60 × 100 mm und 150 × 60 × 120 mm. Die Magnetkraft kann 20 kg × 2, 25 kg × 2 und 30 kg × 2 sein.

A	B	H	E	Magnetkraft(Kg)
60	60	60	30	40
100	60	100	60	50
150	60	120	90	60

Parameter

Größe(mm)	Ebenheit von Arbeitsebene			Parallelität zwischen V-Nuten und Grundebene			Parallelität zwischen V-Nuten und Seitenebene			Symmetriegrad zwischen V-Nuten und zwei Seitenebenen			Vertikalität zwischen V-Nuten und Planfläche
	Präzisionsgrad(μm)
	0	1	2	0	1	2	0	1	2	0	1	2	0	1	2
80×60×75	1.5	2	3	205	6	12	3	6	12	6	12	22	6	6	12
100×60×80	1.5	3	5	4	8	15	4	8	15	8	16	30	8	8	15
150×50×125		4	6		10	20		10	20		20	40
