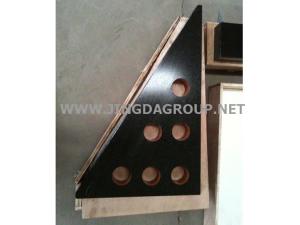

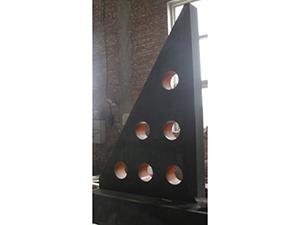

Anschlagwinkel aus Granit

Der Anschlagwinkel aus Granit ist ein professionelles Messwerkzeug für Inspektion, Messung, Anreißen, Maschinenbau und Installation von Anlagen. Unsere Anschlagwinkel aus Granit wird verwendet, um die Vertikalität des Werkstücks zu prüfen. Die Genauigkeit von Ebenheit entspricht dem GB6092-85-Standard, und der Standard für Vertikalität ist GB6092-85.

Diese Präzisions-Anschlagwinkel aus Granit ist mit Löchern entworfen, um das Gewicht zu reduzieren und die Verarbeitung zu erleichtern. Die Seitentoleranz ist 0,02. Als wichtiges Messwerkzeug zeichnet sich durch hohe Genauigkeit, gute Stabilität und bequeme Wartung.

Produkt von Sonder- oder Großdimension kann angepasst werden.

Parameter
Größe(mm) Vertikalität zwischen der Messebene und Grundebene Ebenheit oder Geradheit der Messebene Ebenheit oder Geradheit der Basisebene
Präzision (μm)
0 0 0
100×63 2 4 1 1 1 1
160×100 2 4 1 2 1 1
250×160 2.5 5 1 2 1 2
400×250 3.5 7 1 2.5 1 2
630×400 4.5 9 1.5 3 1 2.5
1000×630 6 12 2.5 5 1.5 5
